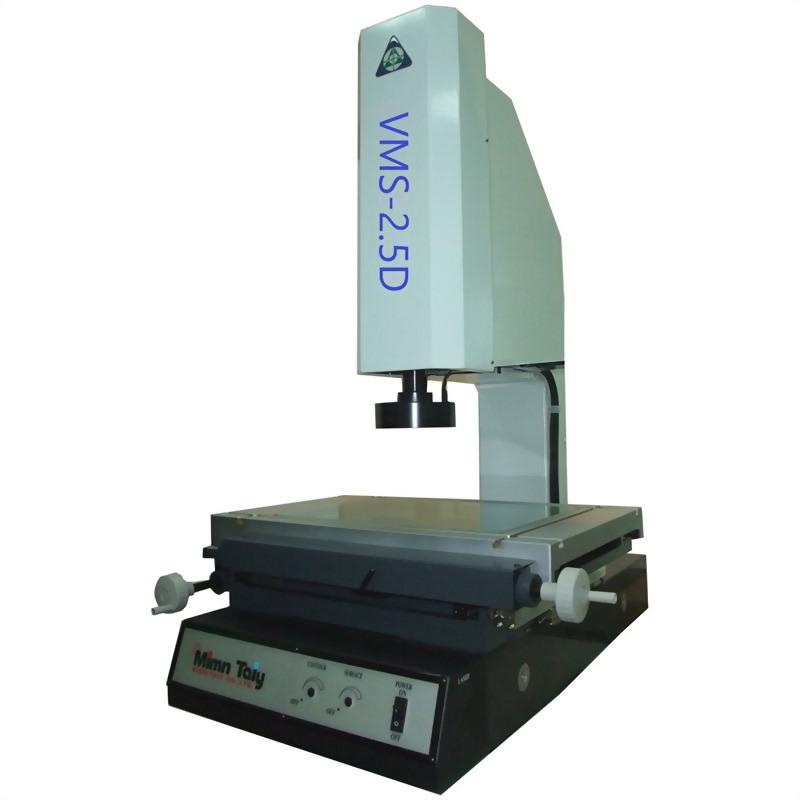

VMS(手動)系列 影像量測儀/光學(非接觸式)

適合行業:

電子、模具、線切割、塑膠射出、PCB板、導電橡膠、撓性板、導線架、電子零件組、沖壓、彈簧、螺絲、刀具、塑膠、橡膠、閥類、照相機、腳踏車零件、汽機車零件等精密加工業
型號 : VMS-2010 / VMS-3020

VMS(手動)系列 影像量測儀/光學(非接觸式)特色


1、AUTO ZOOM 美國製自動變倍鏡頭

2、框選簡易版影像量測軟體



影像量測儀產品規格:

機台型號

VMS-2010

VMS-3020

量測行程(X,Y,Z)

200*100*150mm

300*200*150mm

工件限高

150mm

最大承重量

20kg

解析讀值

0.001mm(1μm)

影像系統

高解析彩色攝影機

線性精度

±3+0.01Lμm   (溫度20℃±1)         L:測定長度(mm)

鏡頭

AUTO ZOOM 美國製自動變倍鏡頭     光學倍率:0.7 ~ 4.5X

光源

LED手動可調式光源組

操作方式

X、Y、Z軸手動,ZOOM自動

量測軟體

MT-2500框選簡易版影像量測軟體

傳動方式

無牙螺桿&線性滑軌

基座

花崗石

電腦硬體

PC + 22"LCD Color Monitor (選配)

外觀尺寸

685x760x1040mm

785x860x1040mm

機器重量

200kg

210kg

電源

AC110V ~ AC220V 單相 50/60Hz

選購配備/軟體

  • 0.5X-2.0X 工作物鏡
