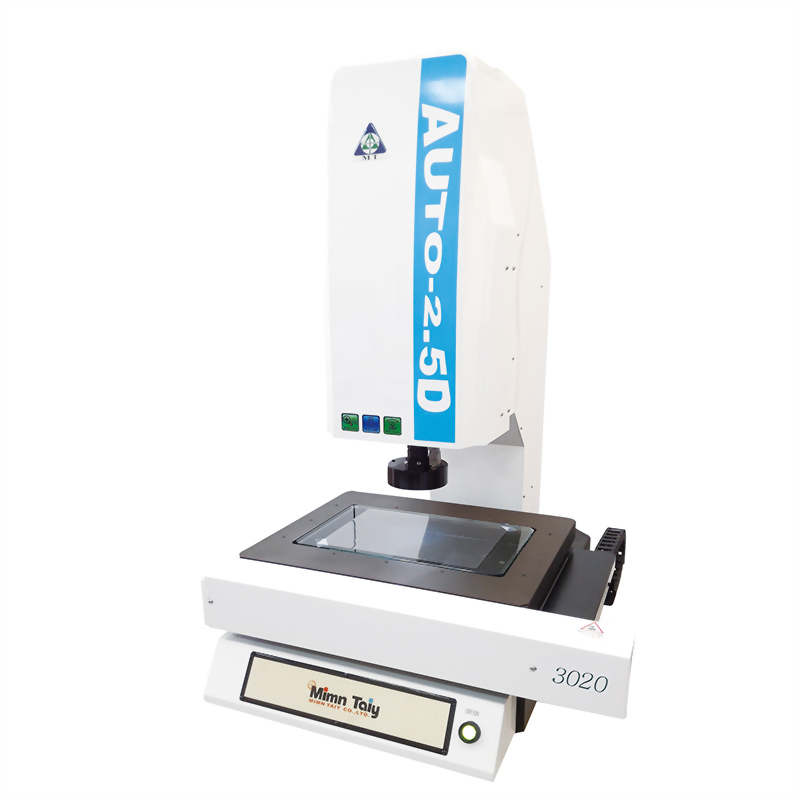

AUTO-小行程系列 (全自動AI智慧型) 影像量測儀 (非一般CNC程控型)
|
|
|
1、AI智慧型
2、高精度
3、自動修正量測位置 (非擺正功能)
4、快速定位 或 自動定位 (無需夾具定位)
5、影像對焦 或 高速度、高精度雷射對焦
6、導航功能
7、自動變倍
8、智慧型自動光源
|
|
影像量測儀產品規格：
|
|
|
機台型號
|
AUTO-3020
|
AUTO-4035
|
|
量測行程(X,Y,Z)
|
300*200*150mm
|
400*350*150mm
|
|
Z軸行程
|
150mm
|
|
最大載重
|
20kg
|
|
操作方式
|
AI智慧型程式控制
|
|
基座材質
|
精密花崗石
|
|
移動平台
|
精密花崗石
|
對焦方式
|
AI智慧型對焦(標配) 或 雷射對焦(選配)
|
|
傳動方式
|
滾珠螺桿＆線性滑軌
|
|
移動控制
|
滑鼠移動控制 (選配：搖桿)
|
|
線性精度
|
E1xy=1.5+0.005L μm，E1z=3+0.005L μm (溫度20℃±1)
L：測定長度
|
|
光學尺
|
0.1μm
|
|
影像系統
|
高解析彩色攝影機
|
|
光源系統
|
ARS 智慧型自動光源
|
|
V1光學鏡頭
|
自動變倍鏡頭 光學倍率：0.7X ~ 4.5X
|
|
V2鏡頭
|
全區域快速導航定位
|
V3鏡頭
|
大視野自動對位鏡頭(選配)
|
|
量測軟體
|
AQ-6500 AUTO版影像量測軟體
|
|
外觀尺寸
|
785x860x1040mm
|
880x1010x1040mm
|
|
機器重量
|
275kg
|
295kg
|
|
電源
|
AC220V 單相 50/60Hz
|
|
選購配備/軟體
|
-
0.5X、2.0X、10X 工作物鏡
-
搖桿
-
V3大視野自動對位鏡頭
-
雷射模組(同軸雷射)
-
金相模組
|
|
|
