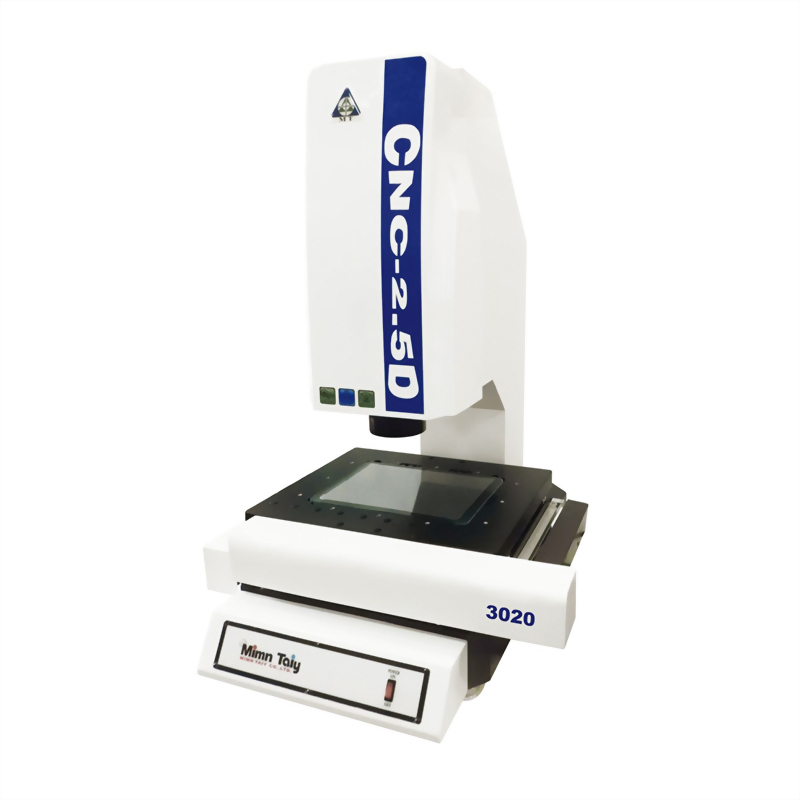

CNC(程控型)影像量測儀

• 台灣製造5年保固
• 自動對焦、自動光源、自動變倍
• R角自動導正量測
• 60°內(±30°)自動擺正,60°→360°2秒快速擺正
• 雙鏡頭系統 (V2導航鏡頭)
型號 : CNC-3020 / CNC-4035

CNC(程控型)影像量測儀


五年保固  查看保固詳情>

1、自動對焦

2、ARS自動光源

3、自動變倍

4、導航功能 (更換不同工件無須重新校正)

5、快速定位

6、三軸程式控制



影像量測儀產品規格:

機台型號

CNC-3020

CNC-4035

量測行程(X,Y,Z)

300*200*150mm

400*350*150mm

工件限高

150mm

最大承重量

20kg

解析讀值

0.001mm(1μm)     ※選配(0.5μm 或 0.1μm)

影像系統

高解析彩色攝影機

對焦方式

AUTO FOCUS 自動對焦

V1鏡頭

AUTO ZOOM 美國製Navitar自動變倍鏡頭     光學倍率:0.7 ~ 4.5X

V2鏡頭

全區域快速導航定位

光源

ARS 智慧型自動光源

移動控制

滑鼠移動控制   (選配:搖桿)

操作方式
X、Y、Z軸:程式控制

量測軟體

AQ-5500 CNC版影像量測軟體

傳動方式

滾珠螺桿&線性滑軌

移動平台

精密花崗石

基座

精密花崗石

外觀尺寸

785x860x1040mm

880x1010x1040mm

機器重量

270kg

290kg

電源

AC110V ~ AC220V 單相 50/60Hz  (Single-phase)

選購配備/軟體
  • 0.5X、2.0X、10X 工作物鏡
  • 同軸光組件
  • 搖桿
