主要是利用鏡頭特性改變量測過程，瞬檢機(TC系列)為縮小倍率讓量測過程變快，全功能影像量測儀(SV、CNC、AUTO系列)為放大倍率讓量測更精準更全面。
| 瞬檢機(TC系列) | 全功能影像量測儀(SV、CNC、AUTO系列) |
|---|---|
|
遠心鏡頭 光學倍率約0.198 所以有視野大景深高兩大特性 視野大50mm 一次能容納多顆工件或單一大工件(若工件超出50mm會自動移動機台接圖量測) 景深高(一般10mm-30mm若是工件高低差在範圍內都不需調整Z軸對焦) 只要工件在視野及景深範圍內都不需移動機台就可進行快速量測，而這種量測方式因為沒有精準的Z軸值，只能是2D解析，所以當工件物與鏡頭沒垂直時會造成量測誤差工件越後誤差越大。 |
高倍變焦鏡頭特性 光學倍率0.7-4.5 視野只有1.77mm-11.42mm 景深只有0.1mm-0.95mm 主要是將工件局部放大進行精密量測，也因為景深與視野都小，所以量測時是以移動機台進行量測為主，量測時具有XYZ數值，也因景深小所以對焦值較為精準所以可量測高低差 而量測數據也會有XY(2D)數據及XYZ(3D)數據。比較不受工件物與鏡頭是否垂直造成的量測誤差。 |

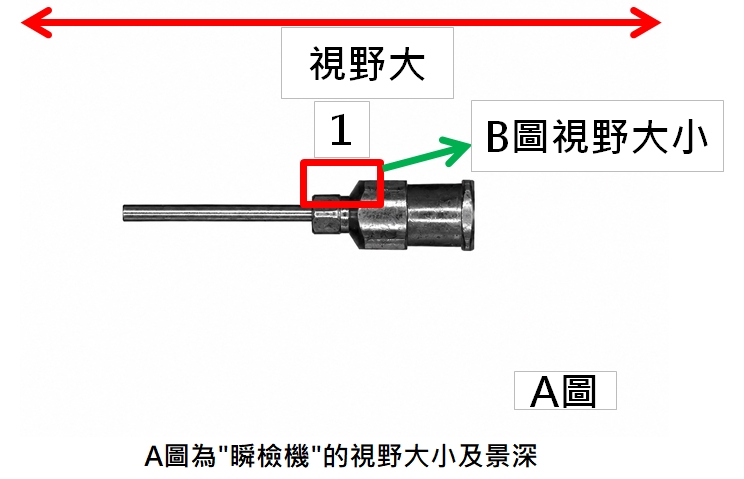

●A圖因為工件整體在視野內，所以無需移動機台，就能快速量測。 ●A圖高低差都在景深內，所以影像為清晰。 ●A圖中如果要量測B圖R角，只能做數位放大(非光學倍率放大)不易量測。 |
●B圖所呈現的圖像就是A圖紅1的範圍。 ●B圖黃1跟藍2有高低差，因為景深小所以聚焦在藍2，故藍2為清晰、黃1為模糊， ●故要量測黃1時必須聚焦清晰再量。 ●B圖只能小範圍成像，所以必須移動機台量測。 |
| 適合行業：被測工件是1.薄型(如沖壓件 O行環 PCB版 導線架 )、2.圓柱類(R角不小於3mm，只量外徑工件物，可不與鏡頭垂直，若要量長度與R角需用頂芯座輔助工件物與鏡頭成垂直) |
量測較全面只是量測速度比瞬檢機(一鍵量測)慢 |
紅色框框為全功能影像量測儀視野大小，所以此工件如果用全功能影像量測儀量測就必須移動6個定位點進行量測，時間大約8秒量測完成， 若以瞬檢機量測(因在視野.景深內)不需移動機台就可進行量測，時間大約1.3秒量測完成。 |
|
