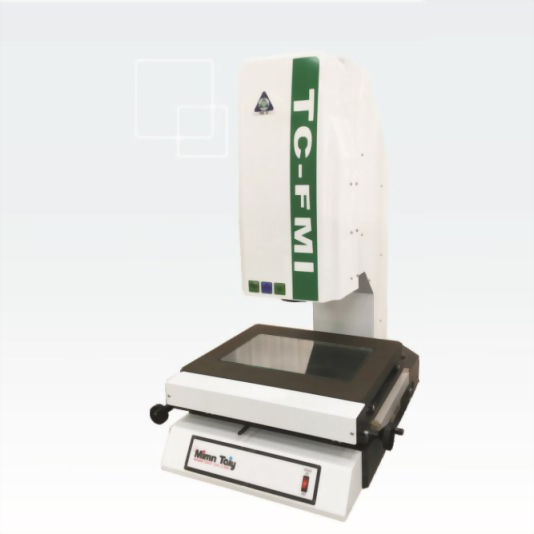

TC-FMI 大視野手動影像量測儀

適合行業:

電子、模具、線切割、塑膠射出、PCB板、導電橡膠、撓性板、導線架、電子零件組、沖壓、彈簧、螺絲、刀具、塑膠、橡膠、閥類、照相機、腳踏車零件、汽機車零件等精密加工業
型號 : TC-FMI-3020

TC-FMI 大視野手動影像量測儀特色


1、進口雙側遠心鏡頭

2、同軸平射光自動光源組

3、AUTO FOCUS 自動對焦組

4、自動對位

5、AQ-7000 大視野影像量測軟體


影像量測儀產品規格:

機台型號

TC-FMI

量測視野

60 x 50 mm

量測行程(X,Y,Z)

300 x 200 x 150mm

工件限高

150mm

最大承重量

15 kg

解析讀值

0.001mm(1μm)

影像系統

歐美日製高解析500萬 CMOS

對焦方式

AUTO FOCUS 自動對焦

鏡頭

進口雙側遠心鏡頭

光源

同軸平射光

對焦

自動對焦

操作方式

X、Y軸:手動,Z軸:自動對焦

傳動方式

無牙螺桿&線性滑軌

移動平台

精密花崗石

基座

精密花崗石

電腦硬體

PC + 22"LCD Color Monitor

外觀尺寸

785x860x1040mm

機器重量

210kg

電源

AC110V ~ AC220V 單相 50/60Hz  (Single-phase)
